散热排管

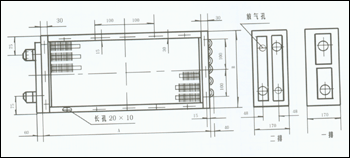

UII型散热排管

UⅡ型是一种既适用于蒸汽加热系统，又适用于热水加热系统的散热排管，其进出水接头都在同一侧，进出水排管是用U型弯头连接，这样，适用了安装上的某些特殊要求，即散热排管的一端必需靠墙或者有其它障碍物等。

　　翅片管均用?16╳1mm紫铜管绕制上10╳0.2mm的皱折紫铜带而成，呈螺旋状，具有3.2mm-"R",4.2mm-"M",6.5mm-"T"三种不同的片距，"R"种片距，片距小，而散热面积大具有最大的散热量；"M"种片距，片距较大，散热量及空气阻力均较小；"T"种片距，片距最大，适用蒸汽压力较高而空气温升较低的情况。

　　UⅡ型散热排管有各种不同表面管长、管数、排数及翅片片距的多种配合，计有大小规格七百六十五种。

　　翅片管绕制完毕后均进行表面浸镀锡合金，以确保翅片与管子接触紧密，并达到美观防腐蚀的效果。

　　翅片管与进汽回水总管的连接，均采取铜焊，其它工艺细节，均严格要求，考虑周密，以确保散热器性能良好，经久耐用，安装方便，经济合算。

　　UⅡ型编号方法为：

　　型号--排数（片距代号）3--表面管数--表面管长（英寸）。

　　如采用两排，片距为3.2mm,表面管数为21，管长为60英寸，则为UⅡ--（R）--21--60。
